Acone

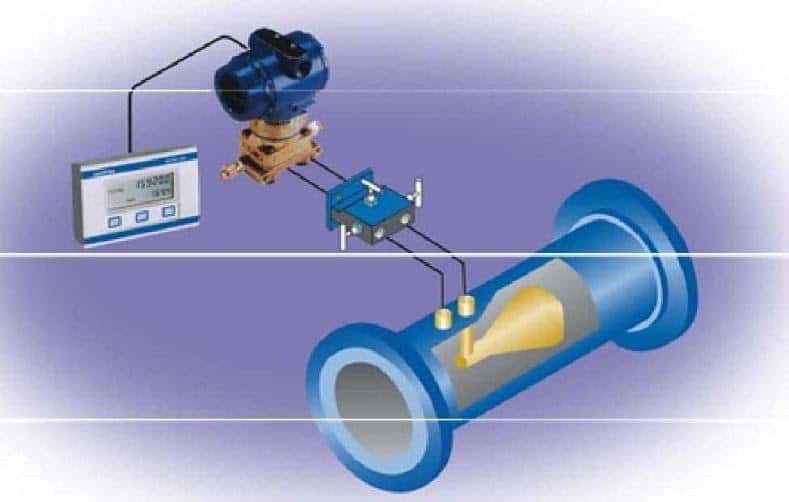

Nutikas mõõtmine Acone Diferentsiaalvoolumõõtur on loodud kõige karmima töökeskkonna ja kõige erinevamate vedelike jaoks, mis ületab järjekindlalt traditsioonilisi DP-seadmeid ja muid peamisi voolutehnoloogiaid. Acone'i täiustatud jõudlus on tingitud V-kujulise koonuse kujust ja asukohast voolukeha sees DP-mõõteportide suhtes. Koonus interakteerub vooluga, kujundades ümber vedeliku kiirusprofiili ja luues madalama rõhuga piirkonna vahetult endast allavoolu. Kaks survekraani on ette nähtud staatilise torurõhu ja koonuse allavoolu tekitatud rõhu erinevuse mõõtmiseks. Vooluhulka arvutatakse energia jäävuse Bernoulli võrrandiga. Koonuse kuju toimib ka oma vooluregulaatorina, reguleerides täielikult turbulentsi sissevoolu, mis on tingitud piiratud üles- ja allavoolu sirgetest.
Vortex-shedding voolumõõtur
Vortex-eraldusvooluhulgamõõturid on kõige populaarsemad aurumõõturid, mis on palju paremad kui DP-vooluseadmed, millel puuduvad liikuvad osad, väiksemad rõhulangused, laiad allakäigud ja erinevalt DP-voolumõõturitest, mis on võimelised mõõtma massivoolu ühe instrumendiga.

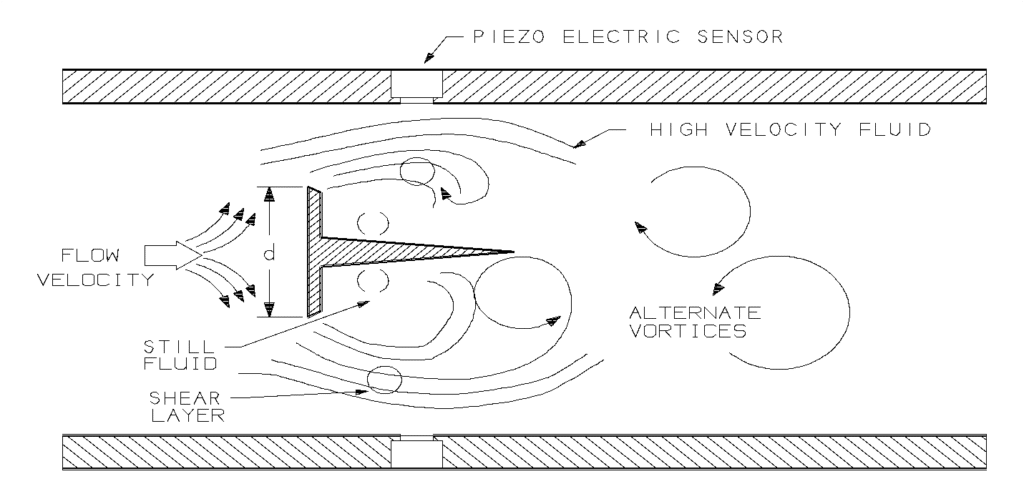

Nutikas mõõtmine ALVT keerisevoolumõõturid põhinevad vooluvoogu sukeldatud bluffikeha tekitatud keerisimpulsside arvu mõõtmisel. Pöörismõõtur kasutab kahe anduri tehnoloogiat, mis toodab kahte sõltumatut keerissignaali, mis võimaldavad signaali võimendamist ja ühisrežiimi müra vähendamist. Meie andurid ei puuduta kunagi protsessivedelikku; kristallist andurid on ühendatud roostevabast terasest seina taha. Elektroonika tabab läbi roostevabast terasest seina keeriste tekitatud vähimadki rõhupulsatsioonid. See disain võimaldab arvestitel olla äärmiselt lai pöördenurk, säilitades samal ajal peaaegu piiramatu ülemise otsa ja kõrge rõhu. Meie andur on kõige õhem vahvlipeeris turul. Arvesti korpuse poltide pikkused on lühemad, et võimaldada paremat ääriku joondust ja tihedamat, lekkevaba paigaldust. The ALVT on varustatud sisseehitatud rõhu- ja temperatuurianduriga täielikult kompenseeritud massivoolu keerisega või eraldiseisva keerisega.
Teadus auruvoolumõõturite taga

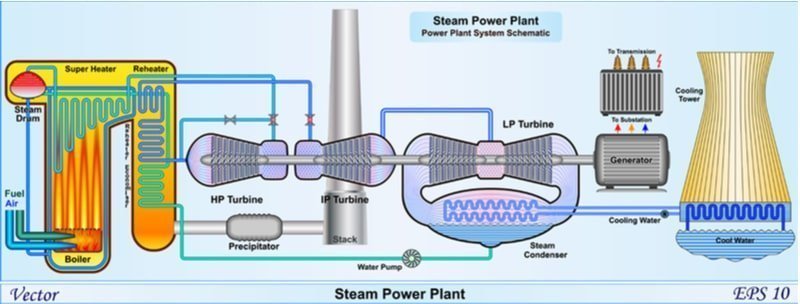

Auruvooluhulgamõõtureid ei saa hinnata samamoodi kui muid energiasäästu seadmeid või energiasäästukavasid. Auruvooluhulgamõõtur on hädavajalik abivahend heas auruhoidmises. See annab teadmisi auru kasutamisest ja kuludest, mis on hädavajalikud tõhusalt töötava tehase või hoone jaoks. Peamised eelised auru kasutamisel on sellised tegurid nagu tehase efektiivsus, mis kohandab tegelikke tingimusi ideaalsete tingimustega, energiatõhusus, kasutades aurumõõturi väljundit energiakasutuse optimeerimiseks, auru juhtimine, mis määrab õige rõhu ja temperatuuri vajaduse, juhtklapi reguleerimine, auruhoidla ülekanne ja palju muud.
Aurumõõtmine on palju keerulisem kui vedeliku voolu mõõtmine. Enamik auru voolumõõturitest mõõdavad auru kiirust või mahulist voolu ning kui seda ei tehta ettevaatlikult, kahjustavad auru füüsikalised omadused massi voolukiiruse täpset mõõtmist ja määratlust.
Auru kokkusurutav vedelik tähendab rõhu vähenemise tagajärjel tiheduse vähenemist. Temperatuur ja rõhk auruliinides on dünaamilised. Muutused süsteemi dünaamikas, juhtimissüsteemi töös ja instrumendi kalibreerimisel võivad põhjustada märkimisväärseid erinevusi tegeliku rõhu / temperatuuri ja loenduri disainiparameetrite vahel. Auruvoolu täpne mõõtmine nõuab tavaliselt vedeliku temperatuuri, rõhu ja vooluhulga mõõtmist. See teave edastatakse elektroonilisele seadmele või vooluarvutile (kas voolumõõturi elektroonika sisemine või väline osa) ja vooluhulka korrigeeritakse (või kompenseeritakse) tegelike vedelikuolude põhjal.
Auruvoolu mõõtmisega seotud temperatuurid on sageli üsna kõrged. Need temperatuurid võivad mõjutada elektroonika mõõtmise täpsust ja pikaealisust. Aurukasutajad peavad teadma, et mõned voolutootjad kasutavad tihedalt taluvaid liikuvaid osi, mida võib mõjutada auru niiskus või lisandid. Valesti projekteeritud või paigaldatud komponendid võivad põhjustada aurusüsteemi lekkeid ja mõjutada seadmete ohutust. Halva kvaliteediga auru erosioon võib kahjustada auruvoolu andureid ja põhjustada ebatäpsusi ja / või seadme tõrkeid.

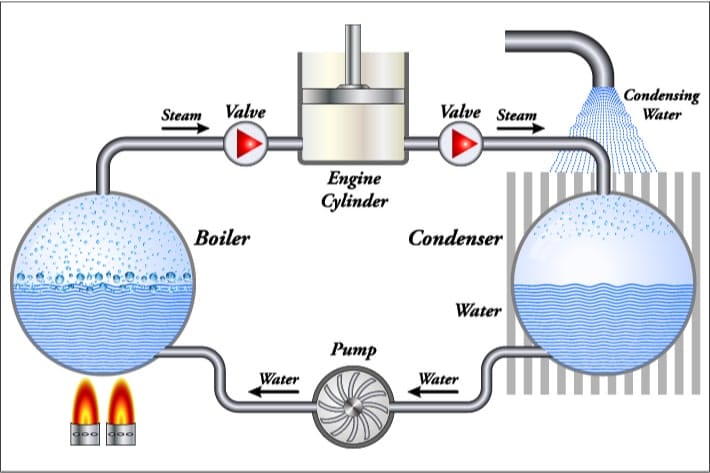

Auru mõõtmise väljakutseid saab lihtsustada kondenseerunud auru või kondensaadi mõõtmist. Kondensaadi (st kõrge temperatuuriga kuuma vee) mõõtmine on aktsepteeritud tava, sageli odavam ja usaldusväärsem kui auru mõõtmine. Sõltuvalt kasutusalast tulenevad kondensaadi mõõtmise omased ebatäpsused arvestamata süsteemi aurukadudest. Neid kadusid on sageli raske leida ja mõõta ning see mõjutab kondensaadi mõõtmise täpsust.
Auru mõõtmiseks on kaks voolutehnoloogiat: diferentsiaalrõhu (DP) voolumõõturid ja keerisvoolumõõturid. DP voolutehnoloogiad on mahu- või kiirusvoolumõõturid. Olenemata sellest, millist DP voolutehnikat keegi kasutab, on alati vaja diferentsiaalsurveandureid, SmartMeasurement ALDPT või tõenäolisemalt mitme muutujaga DP-saatjaid, nagu Smartmeasurement ALDPTMV, mis arvutab tegeliku massivoolu nii rõhu- kui ka temperatuuriandurite abil. SmartMeasurement pakub meie Acone voolumõõturit auruvoolumõõtjana, samas kui meie ALVT keerise seeria on saadaval täielikult kompenseeritud massivoolu väljundiga või standardsete mahuvooluseadmetega.

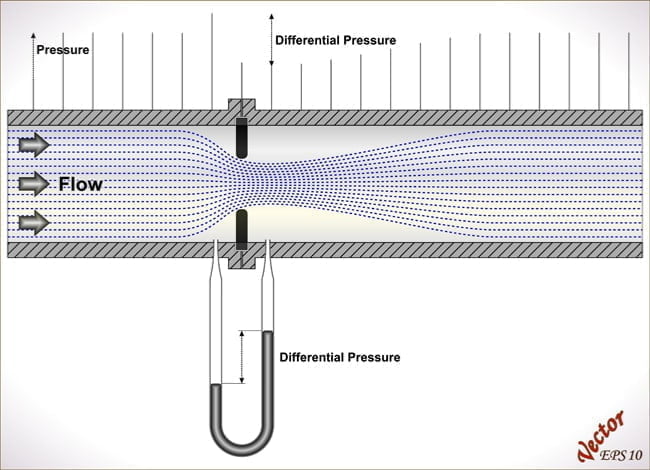

Põhikontseptsioon on piirata voolutoru nii, et rõhk suureneb. Piiratud ala eelse ja järel rõhuerinevus on võrdeline selle kiirusega. Diferentsiaalrõhu voolumõõturid on kiiruse mõõtmise tehnoloogiad. Düüsi voolumõõtur, keskmistavad pitot torud, Venturi torud või koonusetorud, nagu SmartMeasurement Acone vooluhulgamõõtur ja vedruga muutuva pindalaga voolumõõtur mõõdavad auru. Kõik rõhuerinevuse voolumõõturid tuginevad töötamisel voolavate vedelike kiiruse ja rõhu suhtele
Ava vooluhulgamõõtur
Ajalooliselt on ava vooluhulgamõõtur auruvoolu mõõtmiseks üks levinumaid vooluhulgamõõtureid. Auruaugude vooluhulgamõõtur toimib identselt maagaasi vooluhulgaga. Auru mõõtmiseks kasutatakse tavaliselt ava vooluhulgamõõtureid, et jälgida katla auru tootmist, protsessile või üürnikule tarnitud auru koguseid või efektiivsuse arvutamiseks või trendi saamiseks massibilansi tegevustes.
Pitoti torumõõturi keskmistamine
Keskmine pitotoru vooluhulgamõõtur (lihtsa pitotoru variatsioon) kasutab ära ka voolavate vedelike kiiruse ja rõhu suhet. Rõhumuutust põhjustav seade on auruvoolu sisestatud toru.
Vedruga varieeruva ala vooluhulgamõõtur
Vedruga varieeruva pindalaga vooluhulgamõõtur on rotameetri variatsioon. On ka alternatiivseid konfiguratsioone, kuid üldiselt mõjub vool vedrule kinnitatud ujuki või pistiku vastu. Ujukit saab kujundada nii, et see annaks lineaarse seose rõhuerinevuse ja voolukiiruse vahel. Vedruga koormatud muutuva pindalaga voolumõõturi teine variatsioon on otsene muutuva ala vooluhulgamõõtur, mis kasutab rõhu diferentsiaalanduri asemel vedrul pingetugevuse andurit.
